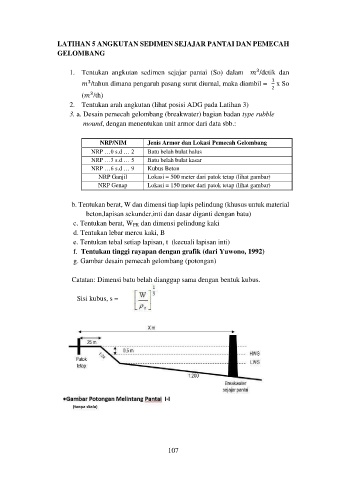

LATIHAN 5 ANGKUTAN SEDIMEN SEJAJAR PANTAI DAN PEMECAH
GELOMBANG

3
1. Tentukan angkutan sedimen sejajar pantai (So) dalam /detik dan
1
3
/tahun dimana pengaruh pasang surut diurnal, maka diambil = x So
2
3
( /th)
2. Tentukan arah angkutan (lihat posisi ADG pada Latihan 3)
3. a. Desain pemecah gelombang (breakwater) bagian badan type rubble
mound, dengan menentukan unit armor dari data sbb.:

NRP/NIM Jenis Armor dan Lokasi Pemecah Gelombang
NRP …0 s.d … 2 Batu belah bulat halus
NRP …3 s.d … 5 Batu belah bulat kasar
NRP …6 s.d … 9 Kubus Beton
NRP Ganjil Lokasi = 500 meter dari patok tetap (lihat gambar)
NRP Genap Lokasi = 150 meter dari patok tetap (lihat gambar)

b. Tentukan berat, W dan dimensi tiap lapis pelindung (khusus untuk material
beton,lapisan sekunder,inti dan dasar diganti dengan batu)
c. Tentukan berat, WPK dan dimensi pelindung kaki
d. Tentukan lebar mercu kaki, B
e. Tentukan tebal setiap lapisan, t (kecuali lapisan inti)
f. Tentukan tinggi rayapan dengan grafik (dari Yuwono, 1992)
g. Gambar desain pemecah gelombang (potongan)

Catatan: Dimensi batu belah dianggap sama dengan bentuk kubus.

Sisi kubus, s =

107
