Contoh Soal:

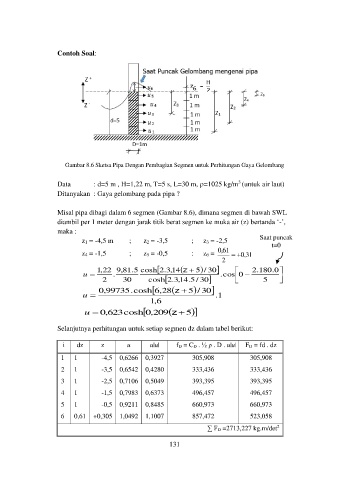

Gambar 8.6 Sketsa Pipa Dengan Pembagian Segmen untuk Perhitungan Gaya Gelombang

3
Data : d=5 m , H=1,22 m, T=5 s, L=30 m, =1025 kg/m (untuk air laut)
Ditanyakan : Gaya gelombang pada pipa ?

Misal pipa dibagi dalam 6 segmen (Gambar 8.6), dimana segmen di bawah SWL
diambil per 1 meter dengan jarak titik berat segmen ke muka air (z) bertanda ‘-’,
maka :
z1 = -4,5 m ; z2 = -3,5 ; z3 = -2,5 Saat puncak
t=0
z4 = -1,5 ; z5 = -0,5 : z6 = 0,61   , 0 31
2
, 1 22 , 9 81 5 . cosh  3.2 , 14   5z  30/   . 2 180 0 . 
u  . . cos  0  
2 30 cosh  3.2 , 14 5 . / 30   5 
, 0 99735 . cosh  28,6  z 5  30/ 
u  . 1
, 1 6
u  0 , 623 cosh  209,0  z 5 

Selanjutnya perhitungan untuk setiap segmen dz dalam tabel berikut:

i dz z u u|u| f D = C D . ½ ρ . D . u|u| F D = fd . dz
1 1 -4,5 0,6266 0,3927 305,908 305,908

2 1 -3,5 0,6542 0,4280 333,436 333,436
3 1 -2,5 0,7106 0,5049 393,395 393,395
4 1 -1,5 0,7983 0,6373 496,457 496,457
5 1 -0,5 0,9211 0,8485 660,973 660,973
6 0,61 +0,305 1,0492 1,1007 857,472 523,058
2
∑ F D =2713,227 kg.m/det
