1)

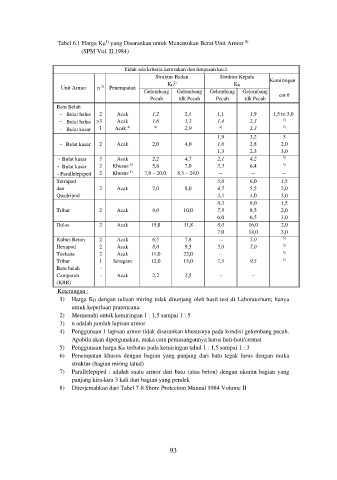

Tabel 6.1 Harga KD yang Disarankan untuk Menentukan Berat Unit Armor 8)
(SPM Vol. II,1984)

Tidak ada kriteria kerusakan dan limpasan kecil
Struktur Badan Struktur Kepala Kemiringan
K D K D
2)
Unit Armor n Penempatan
3)
Gelombang Gelombang Gelombang Gelombang
Pecah tdk Pecah Pecah tdk Pecah cot θ
Batu Belah
- Bulat halus 2 Acak 1,2 2,4 1,1 1,9 1,5 to 3,0
- Bulat halus >3 Acak 1,6 3,2 1,4 2,3 5)
4)
- Bulat kasar 1 Acak 4) 2,9 4) 2,3 5)
1,9 3,2 5
- Bulat kasar 2 Acak 2,0 4,0 1,6 2,8 2,0
1,3 2,3 3,0
- Bulat kasar 3 Acak 2,2 4,5 2,1 4,2 5)
6)
- Bulat kasar 2 Khusus 5,8 7,0 5,3 6,4 5)
1)
- Parallelepiped 2 Khusus 7,0 – 20,0 8,5 – 24,0 -- -- --
Tetrapod 5,0 6,0 1,5
dan 2 Acak 7,0 8,0 4,5 5,5 2,0
Quadripod 3,5 4,0 3,0
8,3 9,0 1,5
Tribar 2 Acak 9,0 10,0 7,8 8,5 2,0
6,0 6,5 3,0
Dolos 2 Acak 15,8 31,8 8,0 16,0 2,0
7,0 14,0 3,0
Kubus Beton 2 Acak 6,5 7,8 -- 5,0 5)
Hexapod 2 Acak 8,0 9,5 5,0 7,0 5)
Toskane 2 Acak 11,0 22,0 -- 5)
Tribar 1 Seragam 12,0 15,0 7,5 9,5 5)
Batu belah -
Campuran - Acak 2,2 2,5 -- --
(KRR)
Keterangan :
1) Harga KD dengan tulisan miring tidak ditunjang oleh hasil test di Laboratorium; hanya
untuk keperluan prarencana.
2) Memenuhi untuk kemiringan 1 : 1,5 sampai 1 : 5
3) n adalah jumlah lapisan armor
4) Penggunaan 1 lapisan armor tidak disarankan khususnya pada kondisi gelombang pecah.
Apabila akan dipergunakan, maka cara pemasangannya harus hati-hati/cermat
5) Penggunaan harga KD terbatas pada kemiringan talud 1 : 1,5 sampai 1 : 3
6) Penempatan khusus dengan bagian yang panjang dari batu tegak lurus dengan muka
struktur (bagian miring talud)
7) Parallelepiped : adalah suatu armor dari batu (atau beton) dengan ukuran bagian yang
panjang kira-kira 3 kali dari bagian yang pendek
8) Diterjemahkan dari Tabel 7-8 Shore Protection Manual 1984 Volume II

93
